粘結劑還能夠根據固化條件分類(lèi)。厭氧粘結劑在缺乏空氣條件下可以固化，可用于密封可以用作密封螺栓緊固件。壓力感應粘結劑則通常以膠帶形式使用。其強度相對較低，一般用于粘結車(chē)身外的裝飾品。即時(shí)固化粘結劑能夠在室溫下迅速固化，也就是說(shuō)其施工時(shí)限極短，而與之相對的則是緩慢固化粘結劑，室溫下需要超過(guò)24小時(shí)固化，達到最高固化強度更是需要1周時(shí)間。熱固化粘結劑僅能在高溫下固化，其具有極高的強度，通常用于車(chē)架結構件結合。

結構粘結劑的強度非常高，從10-30兆帕不等，但其延展性較差。而非結構粘結劑通常由橡膠和硅氧樹(shù)脂制成，其強度在0.5-5兆帕之間，相對地其延展性很強。

抗拉強度、剪切強度、剝離強度、疲勞強度和撓曲強度測試被用來(lái)評估各種膠接頭的力學(xué)性能。測試中利用0.5毫米直徑的玻璃珠控制粘結劑的厚度。一旦準備工作完畢，則根據實(shí)驗數據表中的條件進(jìn)行測試。

在金屬與金屬的結合中，所有的5項測試均可進(jìn)行。而對于金屬與聚丙烯、聚丙烯與聚丙烯的結合，則只能進(jìn)行剪切應力測試。實(shí)驗中對每種底層材料與粘結劑的結合均準備了5個(gè)樣品。

為了確定不同的膠粘劑系統的有效性、處理變量特性和表面預處理特性，必須將粘結節點(diǎn)暴露在各種環(huán)境和載荷條件下。各種氣候中的溶解度、水分和溫度均不同。

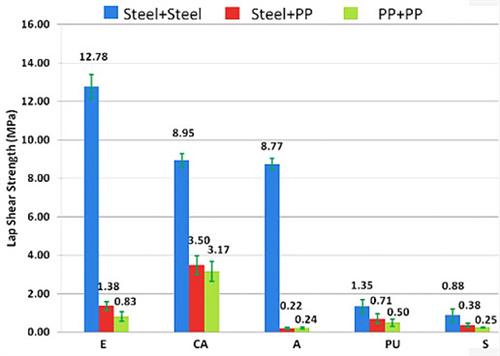

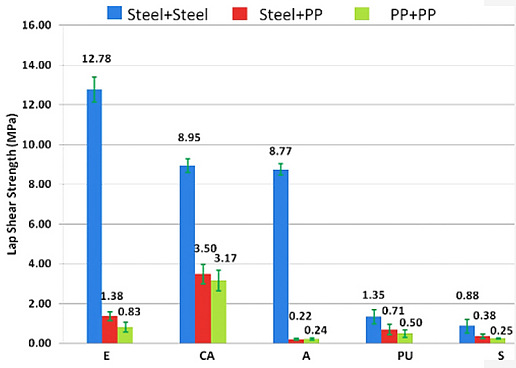

從結果中看出兩個(gè)現象：1、不同的基層材料對粘合節點(diǎn)的剪切強度有極大的影響。2、每種粘結劑都有其優(yōu)劣勢，某一種粘結劑不可能與所有的基層材料匹配完美。

在5種粘結劑粘結節點(diǎn)測試中，環(huán)氧樹(shù)脂粘結劑（epoxy）與金屬底層材料結合的強度是最高的；緊接著(zhù)是氰基丙烯酸鹽粘合劑（cyanoacrylate,CA）和丙烯酸的粘合劑（acrylic，A）。采用氰基丙烯酸鹽粘合劑后的問(wèn)題之一其變得非常堅硬且脆性。聚氨酯（polyurethane，PU）粘結劑和硅樹(shù)脂粘結劑（silicone，S）與金屬底層材料的匹配較好，但無(wú)法用于需要高強度的結構件，其適用于間隙填充這類(lèi)需要延展性材料的區域。
